ממסר פחת (נקרא גם מפסק פחת או מפסק מגן) הוא רכיב בטיחות בלוח החשמל שמנתק את החשמל אוטומטית ברגע שהוא מזהה זליגת זרם, למשל דרך גוף של אדם או דרך מכשיר תקול, כדי למנוע התחשמלות. בניגוד למא"ז, שמגן על המעגל מפני עומס יתר וקצר, ממסר הפחת לא בודק כמה זרם עובר, אלא אם כל הזרם שיצא למעגל חזר ממנו.
איך ממסר פחת עובד
העיקרון פשוט, וכדאי להכיר אותו כי הוא מסביר כמעט כל קפיצה של הפחת בבית:
- הזרם יוצא מהלוח אל המכשיר דרך מוליך הפאזה וחוזר דרך מוליך האפס.
- במצב תקין, הזרם שיוצא והזרם שחוזר שווים, והממסר לא עושה דבר.
- כשחלק מהזרם בורח לאדמה, דרך בידוד פגום, רטיבות או גוף אדם, נוצר הפרש. הממסר מזהה את ההפרש ומנתק את המעגל תוך שבריר שנייה.
בגלל זה ממסר הפחת ומערכת ההארקה עובדים יחד. ההארקה נותנת לזרם התקול מסלול בטוח לאדמה, והממסר מזהה את הזרם הזה ומנתק לפני שמישהו נוגע בגוף המתכתי של המכשיר. כשההארקה לא תקינה, ההגנה כולה נחלשת, ולכן בבדיקת פחת בודקים גם את מצב ההארקה ותיקונה במידת הצורך.
ממסר פחת, מפסק פחת, מפסק מגן: אותו רכיב בשמות שונים
בלוח החשמל הביתי אותו רכיב מופיע בכמה שמות: ממסר פחת, מפסק פחת, מפסק מגן, מפסק לזרם דלף ומפסק למניעת התחשמלות. באנגלית הוא נקרא RCD, ובשיחה יומיומית פשוט "הפחת". כשמישהו אומר "הפחת קפץ", הוא מתכוון לרכיב הזה בדיוק. מה גורם לו לקפוץ, ואיך מזהים את המקור לפי התזמון של הקפיצות, מוסבר במאמר מפסק פחת קופץ: הסיבות ומתי לקרוא לחשמלאי. כאן נתמקד ברכיב עצמו: איך יודעים שהוא תקין, מה כתוב עליו ומתי באמת צריך להחליף אותו.
איך בודקים שממסר הפחת תקין: כפתור הבדיקה (T) שלב אחר שלב
על כל ממסר פחת יש לחצן קטן שמסומן באות T או במילה Test. לחיצה עליו מדמה זליגת זרם ובודקת שהמנגנון באמת מנתק. זו הבדיקה היחידה של ממסר הפחת שבעל הבית יכול לעשות בעצמו, והיא לא דורשת לפתוח שום כיסוי בלוח.
- הודיעו לבני הבית שהחשמל ייפסק לרגע, וכבו מחשבים ומכשירים רגישים שמחוברים למעגלים שהממסר מגן עליהם.

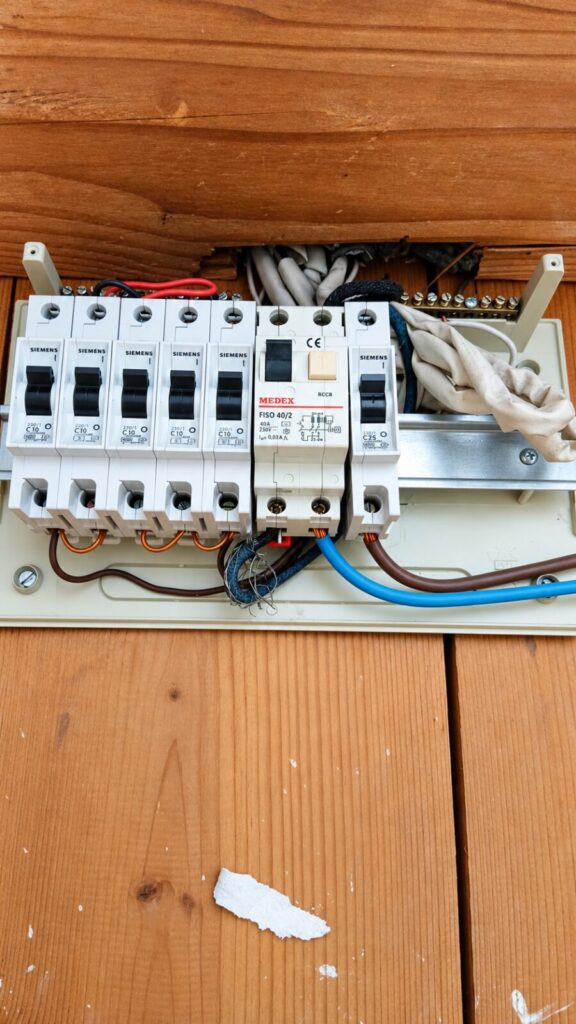

- אתרו בלוח את ממסר הפחת: רכיב עם ידית ולחצן T, בדרך כלל רחב יותר מהמא"זים שלידו.
- לחצו על לחצן T לחיצה קצרה אחת.
- ודאו שהידית ירדה מיד ושהחשמל במעגלים המוגנים נותק. זה הסימן שהממסר מגיב כמו שצריך.
- הרימו את הידית חזרה למעלה כדי להחזיר את החשמל.
מומלץ לחזור על הבדיקה הזו פעם בחודש. ממסר שלא מופעל אף פעם יכול להיתקע בלי שאף אחד ישים לב, ובדיקה קבועה מוודאת שההגנה קיימת גם ביום שבו היא באמת תידרש.
מה זה אומר אם הממסר לא קופץ בבדיקה
אם לחצתם על T והידית נשארה למעלה, כנראה שהממסר לא מספק הגנה מפני התחשמלות, גם אם החשמל בבית עובד כרגיל. זה מצב שדורש בדיקה של חשמלאי מוסמך בהקדם. אל תלחצו שוב ושוב ואל תנסו לפרק את הרכיב. אם הממסר קפץ בבדיקה אבל הידית לא נשארת למעלה כשמנסים להרים אותה, נסו פעם אחת בלבד. אם היא יורדת שוב, יש כנראה זליגה פעילה באחד המעגלים, וגם זה עניין לחשמלאי.
מה אומר הסימון על ממסר הפחת
על חזית הממסר מודפסים כמה נתונים. אלה החשובים לבעל הבית:
- זרם נקוב, באמפר (A): הזרם המרבי שהממסר עצמו מסוגל להעביר בבטחה. ממסר פחת לא מגן מפני עומס יתר, זה התפקיד של המא"ז שמותקן איתו.
- רגישות, במיליאמפר (mA), לעיתים עם הסימון IΔn: כמה זרם זליגה מספיק כדי שהממסר ינתק. ככל שהמספר קטן יותר, הממסר רגיש יותר.
- סוג הממסר: אות או סמל שמציינים לאילו סוגים של זרם זליגה הממסר מגיב.
איזה זרם נקוב, איזו רגישות ואיזה סוג מתאימים לכל מעגל נקבע לפי התקנות ולפי המתקן הספציפי, ולכן זו החלטה של חשמלאי ולא בחירה מהמדף. ממסר שלא מתאים למעגל עלול לקפוץ בלי סיבה נראית לעין, או גרוע מזה, לא לנתק כשצריך.
מתי מחליפים ממסר פחת ומתי הבעיה במקום אחר
ברוב המקרים ממסר פחת שקופץ הוא ממסר תקין שעושה את עבודתו: הוא מזהה זליגה אמיתית במכשיר, בחיווט או בנקודה רטובה. החלפה של ממסר כזה לא תעצור את הקפיצות, ולפעמים רק תדחה את גילוי התקלה האמיתית.
מצבים שבהם כן חושדים ברכיב עצמו:
- הממסר לא מנתק כשלוחצים על לחצן T.
- הממסר ממשיך לקפוץ גם אחרי שחשמלאי מדד את המעגלים ומצא שאין בהם זליגה.
- יש סימני חום, השחרה או ריח שרוף על הממסר או סביבו.
- הממסר סדוק, רופף במקומו או פגוע פיזית.
ההבחנה בין ממסר תקול לבין זליגה שהוא מזהה נעשית במכשירי מדידה, ולא לפי תחושה. החלפת מפסק פחת על ידי חשמלאי מוסמך נעשית רק אחרי שהמדידה הראתה שהבעיה ברכיב ולא במעגל שהוא מגן עליו.
לפעמים המקור בכלל לא בדירה. בבנייני השיכון בחולון, למשל, קורה שמפסק פחת קופץ אצל כמה דיירים באותה כניסה, כי תשתית משותפת מזינה כמה דירות. במצב כזה מבדילים קודם בין לוח הדירה ללוח המשותף, ורק אחר כך מחליטים מה לתקן.
ממסר פחת אחד לכל הדירה מול כמה ממסרים
בלוחות מקוריים בבניינים ותיקים נפוץ למצוא ממסר פחת אחד שמגן על כל הדירה. הסידור הזה מספק הגנה, אבל יש לו שני חסרונות. הראשון: כל זליגה, גם קטנה ובמכשיר אחד, מפילה את החשמל בכל הבית, כולל המקרר והתאורה. השני: קשה לאתר את המקור, כי הממסר לא מראה מאיזה מעגל הגיעה הזליגה.
בלוחות חדשים יותר מחלקים את המעגלים בין כמה ממסרי פחת, ולעיתים משתמשים ברכיבים שמשלבים מא"ז ופחת ביחידה אחת. כך תקלה במעגל אחד לא משביתה את כל הבית, והאיתור מהיר יותר. בבניינים הוותיקים במזרח הרצליה, למשל, הלוחות המקוריים מתקופת שכונות הקליטה נבנו בלי הפרדה תקנית בין מעגלים, וזו אחת הסיבות לקפיצות שמפילות דירה שלמה. פיצול המעגלים נעשה בתיקון לוח חשמל כשהלוח הקיים מאפשר זאת, או בהחלפת לוח חשמל ישן כשאין בו מקום או שהוא כבר לא מתאים לצריכה של היום.
מה עושים עכשיו
אם ממסר הפחת לא קופץ בבדיקה, קופץ שוב ושוב או מראה סימני חום, אל תחכו שהבעיה תחמיר. רונן בורוכוב, חשמלאי מוסמך עם 25 שנות ניסיון, זמין בימים א' עד ה' 24 שעות, ובשישי עד 16:00, ומגיע לרוב תוך כ-30 דקות באזור המרכז. הביקור ללא עלות. טלפון ו-WhatsApp: 052-2442623.
שאלות נפוצות
האם אפשר לעקוף ממסר פחת?
לא. עקיפה של ממסר הפחת מסירה את ההגנה העיקרית בלוח מפני התחשמלות, והיא מסכנת חיים גם כשהיא נראית כמו פתרון זמני לקפיצות. אם הפחת קופץ, צריך למצוא את הזליגה ולא לנטרל את מי שמזהה אותה.
מה ההבדל בין פחת למא"ז?
ממסר הפחת מזהה זליגת זרם לאדמה ומגן על אנשים מפני התחשמלות. המא"ז מזהה עומס יתר או קצר ומגן על המוליכים במעגל מפני התחממות. שניהם מנתקים חשמל, אבל כל אחד מגיב לתקלה אחרת.
מי רשאי להחליף ממסר פחת?
רק חשמלאי בעל רישיון מתאים. החלפת ממסר פחת היא עבודה בתוך לוח החשמל, ודורשת גם בחירה של רכיב שמתאים למעגל. בעל הבית רשאי ללחוץ על לחצן T ולהרים את הידית פעם אחת, ולא מעבר לזה.
כל כמה זמן כדאי לבדוק את ממסר הפחת?
מומלץ ללחוץ על לחצן T פעם בחודש. הבדיקה לוקחת שניות, ומוודאת שהממסר עדיין מנתק כשיש זליגה.
מה עושים אם ממסר הפחת לא קופץ כשלוחצים על T?
מתייחסים לזה כאל תקלה בטיחותית: ייתכן שהממסר לא יגן מפני התחשמלות. לא מנסים לתקן לבד, ומזמינים חשמלאי מוסמך שיבדוק את הממסר ואת המעגלים שהוא מגן עליהם.
