לוח חשמל ביתי הוא הארון שמקבל את החשמל מההזנה של חברת החשמל ומחלק אותו למעגלים נפרדים בדירה, כשכל מעגל מוגן על ידי מפסק משלו. שלושה רכיבים עושים את רוב העבודה: המפסק הראשי שמנתק את כל הדירה, ממסר הפחת שמגן על אנשים מפני התחשמלות, והמא"זים שמגנים כל אחד על מעגל אחד.
הרכיבים בלוח ומה כל אחד מהם אומר כשהוא קופץ
כשהחשמל נופל, הדבר הראשון שכדאי לעשות הוא להסתכל על הלוח ולזהות איזה רכיב ירד. הטבלה מסכמת מה כל רכיב עושה ומה הקפיצה שלו מלמדת:
| רכיב | ממה הוא מגן | מה זה אומר כשהוא קופץ |
|---|---|---|
| המפסק הראשי | המפסק הראשי מנתק את כל החשמל בדירה ומגן על ההזנה כולה מפני עומס כולל גבוה מדי. | כשהמפסק הראשי יורד, כל הדירה בלי חשמל, וזה מצביע לרוב על עומס כולל חריג, קצר משמעותי או תקלה בהזנה. |
| ממסר הפחת | ממסר הפחת מגן על אנשים מפני התחשמלות, כי הוא מזהה זרם שדולף לאדמה. | כשממסר הפחת קופץ, יש זליגה באחד המעגלים שהוא מגן עליהם, לרוב במכשיר תקול, ברטיבות או בבידוד פגום. |
| מא"ז | המא"ז מגן על המוליכים של מעגל אחד מפני עומס יתר וקצר. | כשמא"ז קופץ, רק המעגל שלו נותק, בגלל יותר מדי מכשירים חזקים באותו מעגל או קצר במכשיר, בשקע או בחיווט. |
| פקק ישן (נתיך) | הנתיך נותן את אותה הגנה כמו מא"ז, בלוחות ישנים מאוד. | כשנתיך נשרף, המעגל נשאר מנותק עד שמחליפים אותו, ולוח שעדיין יש בו נתיכים הוא לוח ישן שכדאי לבדוק. |
מא"ז: מה זה ומה אומר המספר עליו
מא"ז הוא ראשי תיבות של מפסק אוטומטי זעיר: מפסק קטן, ברוחב של מודול אחד או כמה מודולים, שמנתק מעגל אחד כשעובר בו יותר זרם ממה שהמוליכים שלו מסוגלים לשאת. בלוח ביתי יש שורה של מא"זים, ובדרך כלל כל אחד מהם אחראי על קבוצת שקעים, על התאורה בחלק מהבית או על מכשיר חזק אחד, כמו דוד, תנור או מזגן.
המספר שמודפס על המא"ז הוא הזרם הנקוב שלו באמפר, והאות שלפניו מציינת את אופיין הניתוק, כלומר כמה מהר המא"ז מגיב לזרם חריג. המספר לא נבחר לפי הנוחות אלא לפי עובי המוליכים במעגל. לכן אסור להחליף מא"ז שקופץ למא"ז עם מספר גבוה יותר: הוא יפסיק לקפוץ, אבל המוליכים בקיר יתחממו בלי שום הגנה, וזה בדיוק המצב שממנו מתחילות שריפות חשמל.
ההבדל בין מא"ז לממסר הפחת חשוב להבנת הלוח: המא"ז מגן על החוטים, והפחת מגן על האנשים. הסבר מלא על הרכיב השני נמצא במאמר ממסר פחת: מה הוא עושה ואיך בודקים שהוא תקין.
המפסק הראשי: מתי הוא יורד ומתי זה סימן לבעיה
המפסק הראשי הוא המפסק הגדול בלוח שמנתק את כל הדירה בבת אחת. משתמשים בו כשצריך לנתק את כל החשמל, למשל לפני עבודה של חשמלאי. במפסק ראשי חד פאזי יש ידית אחת, ובחיבור תלת פאזי שלוש ידיות מחוברות שיורדות יחד. הגודל שלו מלמד על גודל החיבור של הדירה, ולפי הנתון הזה משרד העבודה ממליץ לבדוק גם אם דרגת הרישיון של החשמלאי מתאימה, כפי שמוסבר במאמר בדיקת רישיון חשמלאי.
מפסק ראשי שיורד פעם אחת, אחרי שהפעלתם בו זמנית מזגנים, תנור ודוד, מצביע כנראה על עומס כולל. מפסק ראשי שיורד שוב ושוב, או יורד בלי עומס מיוחד, הוא סימן לבעיה שדורשת בדיקה. הסיבות לכך מפורטות במאמר מפסק פחת קופץ ומפסק ראשי שקופץ: הסיבות, ולא נחזור עליהן כאן.
"פקק" בלוח: המונח הישן ומה הוא היום
בלוחות הישנים, המעגלים היו מוגנים בנתיכים, רכיבים שמוברגים ללוח ובתוכם תיל דק שנשרף כשעובר בו זרם גבוה מדי. בגלל הצורה שלהם קראו להם "פקקים", והביטוי "קפץ הפקק" נשאר בשפה. נתיך שנשרף לא חוזר לפעול: מחליפים אותו בחדש.
היום, כשאומרים "פקק", מתכוונים כמעט תמיד למא"ז. אם בלוח שלכם עדיין יש נתיכים מוברגים, זה סימן שהלוח עבר עשרות שנים בלי שדרוג. בשיכונים הוותיקים בראשון לציון, למשל, נפוץ למצוא לוח מקורי משנות החמישים והשישים שתוכנן לצריכה נמוכה בהרבה מזו של היום, ובמקרים כאלה כדאי לשקול החלפת לוח חשמל ישן.
איך קוראים את הסימון בלוח ואיך יודעים איזה מפסק שייך לאיזה חדר

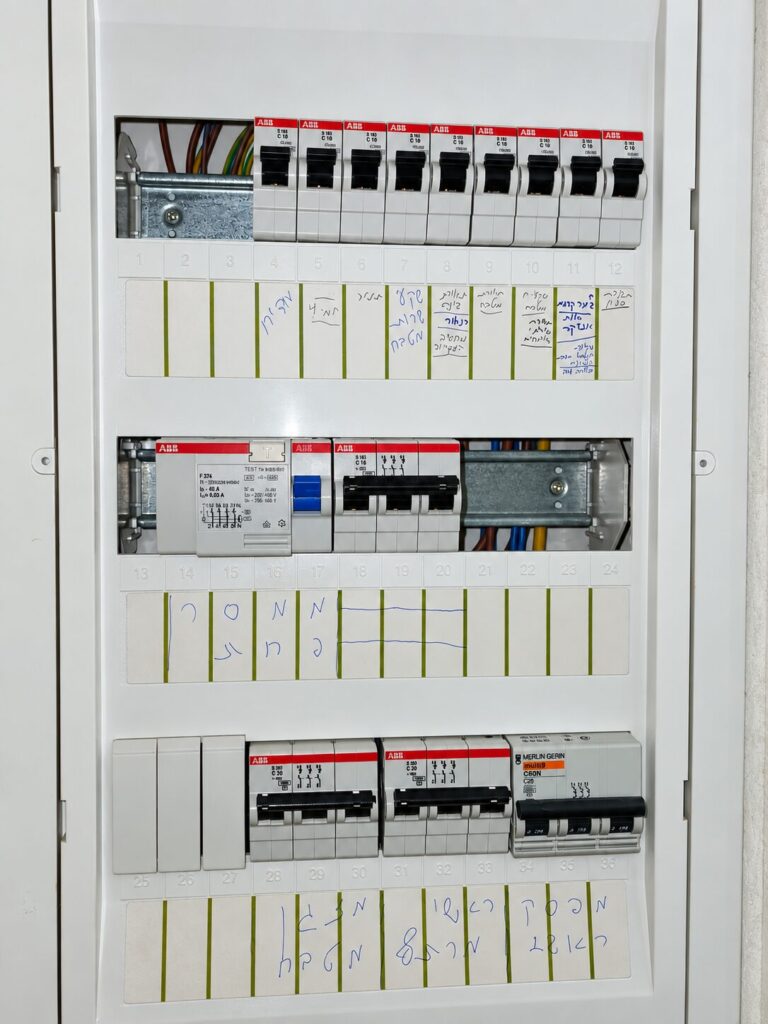

בלוח מסודר, ליד כל מא"ז יש מדבקה או שלט שמציינים איזה מעגל הוא מגן עליו: "מטבח", "שקעי סלון", "דוד", "מזגן חדר שינה". כשהחשמל נופל בחלק מהבית, מסתכלים על הלוח ומחפשים את המא"ז שנמצא במצב למטה, והסימון אומר מיד איזה אזור נפגע.
בהרבה דירות הסימון חסר, דהוי או כבר לא נכון, כי במהלך השנים נוספו מעגלים ושופצו חדרים. במצב כזה עדיף לא לנחש ולא להוריד מפסקים אחד אחרי השני. חשמלאי יכול למפות את המעגלים, לבדוק מה מוזן מכל מא"ז ולסמן את הלוח מחדש, וזה חוסך זמן בכל תקלה עתידית.
מה מותר לעשות בלוח בעצמכם: להסתכל ולזהות איזה רכיב ירד, לנתק מכשירים מהמעגל שנפל, ולהרים מפסק שקפץ פעם אחת. אם הוא יורד שוב, לא מנסים שוב. פתיחת כיסוי הלוח, נגיעה בחיבורים והחלפת רכיבים הן עבודה לחשמלאי בלבד.
סימנים שהלוח צריך בדיקה
- ריח שרוף ליד הלוח: לרוב סימן לחיבור רופף שמתחמם. זה מצב שלא מחכים איתו.
- התחממות: כיסוי הלוח או אחד המפסקים חמים יותר מהרגיל.
- זמזום או רחש: רעש קבוע מהלוח, במיוחד כשמכשירים חזקים עובדים.
- השחרה: סימני פיח או צבע כהה סביב מפסק או חיבור.
- קפיצות חוזרות: מא"ז שקופץ שוב ושוב גם בלי עומס מיוחד.
ריח שרוף או התחממות ליד הלוח הם תקלה חוזרת בלוחות חשמל ישנים ברחובות, שבהם חיבורים שהתרופפו עם השנים ולא טופלו מעולם מתחילים להתחמם. הטיפול מתחיל בבדיקה מיידית של הרכיבים וההידוקים במסגרת תיקון לוח חשמל. אם מא"ז קופץ שוב ושוב, ייתכן שיש קצר במעגל, ואז הבדיקה ממשיכה לאיתור ותיקון קצר חשמל. אם הפחת הוא שקופץ, הכיוון הוא חשמלאי לתקלת פחת.
רונן בורוכוב, חשמלאי מוסמך עם 25 שנות ניסיון, זמין בימים א' עד ה' 24 שעות, ובשישי עד 16:00. הביקור ללא עלות. טלפון ו-WhatsApp: 052-2442623.
שאלות נפוצות
מה ההבדל בין מא"ז למאמ"ת?
מאמ"ת הוא ראשי תיבות של מפסק אוטומטי מגנטי תרמי, השם הכללי למפסק שמגן מפני עומס יתר וקצר. מא"ז הוא מפסק אוטומטי זעיר, הגרסה הקטנה שיושבת בלוח הדירה. בלוח ביתי מדובר באותה הגנה, ובשפה יומיומית קוראים לשניהם גם "פקק".
מותר להחליף מא"ז לבד?
לא. החלפת מא"ז היא עבודה בתוך לוח החשמל, ומותרת רק לחשמלאי בעל רישיון. מותר להרים מא"ז שקפץ פעם אחת, ואם הוא קופץ שוב, להשאיר אותו למטה ולהזמין בדיקה.
למה המא"ז קופץ ולא הפחת?
כי כל אחד מהם מגיב לתקלה אחרת. המא"ז קופץ כשעובר במעגל זרם גבוה מדי, בגלל עומס או קצר. הפחת קופץ כשזרם דולף לאדמה. אם רק המא"ז קפץ, הבעיה היא כנראה עומס או קצר, ולא זליגה.
למה אסור לשים מא"ז עם מספר גבוה יותר?
המספר על המא"ז מותאם לעובי המוליכים במעגל. מא"ז עם מספר גבוה יותר ייתן לחוטים להתחמם מעבר למה שהם מסוגלים לשאת, בלי לנתק, וזה מסכן את הבית בשריפה.
